Bodengleiche Duschböden mit separater Ablauftechnik mit eingedichteter Bodenablaufrinne – TUB-LINE

Bodengleiche Hartschaum-Duschbodenelemente für die Linienentwässerung quadratisch oder rechteckig, mit eingebauter und eingedichteter Bodenablaufrinne 70 x 650 mm, 70 x 750 mm oder 70 x 850 mm.

LUX ELEMENTS®-TUB-LINE Duschböden
Normgerechte Abdichtung für hoch belasteten Bereich gemäß DIN 8534,
Teil 6



TUB-LINE
no-img

TUB-LINE Q4 ...
Hartschaum-Duschbodenelement, quadratisch

no-img

TUB-LINE Q1 ...
Hartschaum-Duschbodenelement, quadratisch

no-img

TUB-LINE R4 ...
Hartschaum-Duschbodenelement, rechteckig

no-img

TUB-LINE R1 ...
Hartschaum-Duschbodenelement, rechteckig

Passende Bodenablaufsysteme
(senkrecht oder waagerecht)

Siehe auch:
TUB - Punktentwässerung

Allgemeine bauaufsichtliche Zulassung
gemäß Prüfzeugnis P-AB/20802/05.3-2008

Abdecksteg und Rahmen sind aus Edelstahl. Inkl. Geruchsverschluss mit einer Sperrwasserhöhe von 22 mm.

Es gibt zwei Gefällevarianten zur Auswahl: das 4-seitige Gefälle verläuft von den Außenkanten zur Rinne, so dass kein angeschnittener Fliesenschnitt oberhalb des Duschbodens notwendig ist. Alternativ dazu kann auch das 1-seitige Gefälle zur Rinne hin gewählt werden.

Das Prinzip



TUB-LINE Q4 + TUB-LINE BA-W + universelles Unterbauelement TUB-UQ

Herstellung einer Abdichtung im Verbund mit Fliesen- und Plattenbelägen unter Einsatz von LUX ELEMENTS®- TUB als Abdichtungssystem gemäß Bauregelliste A Teil 2, lfd. Nr. 1.10 Beanspruchungsklasse A2.





  1. Design Abdecksteg
    drehbar, mit Anflieshilfe
  2. Geruchsverschluss
  3. eingedichtete Ablaufrinne
    mit abschneidbaren Höhenadaptern
  4. Duschbodenelement
    mit ein- oder vierseitigem Gefälle
  5. Ablaufstutzen
    (senkrecht oder waagerecht)
  6. Unterbauelement
    (Universalunterbauelement
    oder Maßanfertigung)

Die Unterbauelemente – TUB-U

Zusätzlich zu den Duschböden werden passende Unterbauelemente in 55 mm Höhe angeboten. Je nach Duschbodenmodell sind diese entweder maßgefertigt oder universell.

Die Aufbauhöhen

Senkrechter Ablauf ohne Unterbauelement

no-img
TUB-LINE Q4... / TUB-LINE R4... – 4-seitiges Gefälle

* Beim Einbau des senkrechten Ablaufs ohne Unterbauelement verringert sich die Gesamthöhe um die Höhe des Unterbauelements (= 55 mm).

Hinweis: Maße in mm. Maße ohne Kleberschichten und Fliesen. Weitere Daten siehe techn. Datenblatt TUB.



Senkrechter Ablauf mit Unterbauelement

no-img
senkrechter Ablauf mit Unterbauelement *

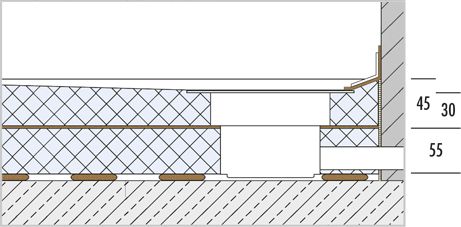

Waagerechter Ablauf mit Unterbauelement

TUB-LINE Q4... / TUB-LINE R4... – 4-seitiges Gefälle

Waagerechter Ablauf mit Unterbauelement

TUB-LINE Q1... / TUB-LINE R1... – 1-seitiges Gefälle

Die Gefällevarianten

1-seitiges und 4-seitiges Gefälle

Design Abdecksteg: Eine Rinne - zwei Designs

gebürstete Edelstahlfläche
Duschboden verfliest

Das System bietet durch einen drehbaren Rinnen-Abdecksteg zwei Designmöglichkeiten. Eine Seite zeigt eine gebürstete Edelstahlfläche, die andere kann passend zum gesamten Duschboden verfliest werden.

Durch eine einfache Drehung zeigt die gewünschte Seite nach oben.

Höhenverstellbarkeit für optimale Anpassung an Belagsdicke

Abschneidbare, lose beigelegte Adapter ermöglichen die Höhenverstellbarkeit der Rinne für Oberbelagsdicken von 5–17 mm.

Fest verbundener Bodenablauf-Stutzen

no-img

Durch eine stabile Clip-Technik wird der Bodenablauf-Stutzen fest mit der Rinne verbunden. Dies sorgt für hohe Sicherheit in Bezug auf die Dichtigkeit.

Ablaufsystem mit hoher Ablaufleistung.
Ablaufleistung nach DIN EN 1253 [l/s]

  • senkrecht (TUB-LINE-BA-S):
    0,8 l/s
  • waagerecht (TUB-LINE-BA-W):
    0,8 l/s

Montagezubehör (KITs)

Zu allen erhältlichen Größen von bodengleichen Duschtassen wird entsprechendes Montagezubehör als komplettes Kit angeboten.

Produktdaten

LUX ELEMENTS®-TUB – Bodenablauf kombinierbar (274 KB)
LUX ELEMENTS®-TUB – Bodenablauf komplett (124 KB)
LUX ELEMENTS®-TUB – Bodengleiche Duschböden (109 KB)
LUX ELEMENTS®-TUB – Unterbauelemente für TUB und TUB-LINE (377 KB)
LUX ELEMENTS®-TUB – Zubehör Bodenablauf (147 KB)
LUX ELEMENTS®-TUB-BOL – Bodengleiche Duschböden für den Ersatz von Badewannen (66 KB)
LUX ELEMENTS®-TUB-COMBI – Bodengleiche extraflache Duschböden mit integrierter Ablauftechnik (180 KB)
LUX ELEMENTS®-TUB-FINISH – Bodengleiche Duschböden inklusive Oberflächenelement (65 KB)
LUX ELEMENTS®-TUB-H BOL – Bodengleiche Duschtassen für den Einsatz auf Holzkonstruktionen (66 KB)
LUX ELEMENTS®-TUB-H – Bodengleiche Duschtassen für den Einsatz auf Holzkonstruktionen (81 KB)
LUX ELEMENTS®-TUB-KIT – Montagezubehör für TUB und TUB-LINE (105 KB)
LUX ELEMENTS®-TUB-LINE BOL V – Bodengleiche Duschböden für den Ersatz von Badewannen mit verlängertem Abdecksteg (81 KB)
LUX ELEMENTS®-TUB-LINE BOL – Bodengleiche Duschböden für den Ersatz von Badewannen (77 KB)
LUX ELEMENTS®-TUB-LINE COMBI RT / GK – Bodenablaufrinnen mit integrierter Ablauftechnik und Gefälleelemente (209 KB)
LUX ELEMENTS®-TUB-LINE COMBI V RT / GK – Bodenablaufrinnen mit integrierter Ablauftechnik mit verlängertem Abdecksteg (385 KB)
LUX ELEMENTS®-TUB-LINE COMBI – Bodengleiche extraflache Duschböden und bodengleiche Bodenablaufrinnen mit integrierter Ablauftechnik (125 KB)
LUX ELEMENTS®-TUB-LINE FINISH – Bodengleiche Duschböden inklusive Oberflächenelement (99 KB)
LUX ELEMENTS®-TUB-LINE H / H BOL – Bodengleiche Duschtassen für den Einsatz auf Holzkonstruktionen (156 KB)
LUX ELEMENTS®-TUB-LINE RT / GK – Bodengleiche Bodenablaufrinnen und Gefälleelemente (255 KB)
LUX ELEMENTS®-TUB-LINE V RT / GK – Bodengleiche Bodenablaufrinnen mit verlängertem Abdecksteg (433 KB)
LUX ELEMENTS®-TUB-LINE – Bodenablaufsysteme und Zubehör (487 KB)
LUX ELEMENTS®-TUB-LINE – Bodengleiche Duschböden (124 KB)
LUX ELEMENTS®-TUB-MQ-SET-300 – Duschablaufelemente mit integriertem Wandablauf (55 KB)
LUX ELEMENTS®-TUB-PUMP – Bodengleiche Duschböden mit integrierter Ablaufpumpe (118 KB)
