Afvoergoten en afschotelementen – TUB-LINE RT / GK

Afvoergoot 70 x 650 mm, 70 x 750 mm of 70 x 850 mm ingebouwd in een hardschuimelement. Inclusief 55 mm hoog onderbouwelement en afdichtingsmanchet.

LUX ELEMENTS®-TUB-LINE RT / GK
Afdichting volgens norm voor zwaar belaste ruimte conform DIN 18534,
deel 5/6



Gootdragende en afschotelementen
no-img

TUB-LINE RT SET 900/200 (650)
Afvoergoten
incl. onderbouwelement
incl. afdichtingsmanchet

no-img

TUB-LINE RT 900/200 (750)
Afvoergoten
incl. onderbouwelement
incl. afdichtingsmanchet



no-img

TUB-LINE GK R1 1200/900
Afschotelement,
afgedicht, met 1-zijdig afschot

no-img

TUB-LINE RT 1200/200 (850)
Afvoergoten
incl. onderbouwelement
incl. afdichtingsmanchet

no-img

TUB-LINE GK Q1 1200
Afschotelement,
afgedicht, met 1-zijdig afschot

Zie ook:
TUB-LINE COMBI RT, Gootdragende elementen
TUB-LINE V RT, Afvoergoten met verlengde gootafdekking

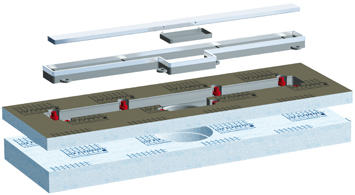

TUB-LINE RT

  • Afvoergoot (70 x 650 mm, 70 x 750 mm of 70 x 850 mm) ingebouwd in een hardschuimelement, inclusief afdichtingsmanchet
  • Hoogte RT: 30 mm
  • Het systeem biedt twee designvarianten door een draaibare gootafdekking
  • Schoon betegelen dankzij tegelhulp
  • In de hoogte verstelbaar voor optimale aanpassing aan de dikte van de afwerking
  • Voor barrièrevrij bouwen
  • Tweede waterafvoerniveau
  • Inclusief onderbouwelement, hoogte: 55 mm
  • Veilig kliksysteem om het afvoeraansluitstuk te bevestigen





























Passende afvoersystemen
(verticaal en horizontaal)

Afschotelementen – TUB-LINE GK

Combinatie-mogelijkheden

  • Plaatsbaar aan een of beide kanten
  • Gemakkelijk pas maken aan hoogste kant voor aanpassing aan de ruimtelijke situatie
  • In de fabriek afgedicht en in de fabriek aangebracht afschot

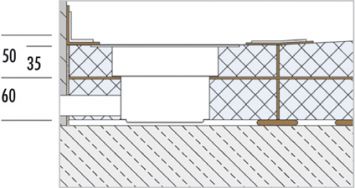

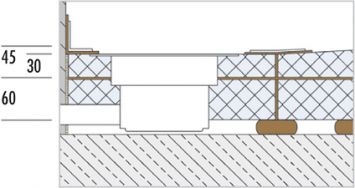

Opbouwhoogte

Passende onderbouwelementen met een hoogte van 55 mm

LET OP: Alle maten in mm. Maten zijn zonder lijmbed en tegels.

Design gootafdekking: Eén goot – twee designs

geborsteld roestvrij stalen
douchebak worden betegeld

Het systeem biedt twee designmogelijkheden door een draaibare gootafdekking. Eén zijde heeft een geborsteld roestvrij stalen oppervlak, de andere kan passend bij de afgewerkte douchebodem worden betegeld.

Gewoon de gewenste kant naar boven draaien.

Verstelbaarheid in de hoogte voor optimale aanpassing aan de dikte van de afwerking

Op maat te maken, los meegeleverde adapters maken het in de hoogte verstellen van de goot voor diktes van de vloerafwerking van 5–17 mm mogelijk.

Vast verbonden afvoer

no-img

Door middel van een stabiele clip-techniek wordt de afvoer vast met de goot verbonden. Dit zorgt voor een grote betrouwbaarheid met betrekking tot de dichtheid.

Afvoersysteem met hoger afvoerdebiet.
Afvoercapaciteit [l/s] volgens DIN EN 1253 [l/s]

  • verticaal (TUB-LINE-BA-S):
    0,8 l/s
  • horizontaal (TUB-LINE-BA-W):
    0,8 l/s

Montagetoebehoren (KITs)

Bij alle verkrijgbare groottes van met de vloer gelijkgewerkte douchebodems worden passende montagetoebehoren aangeboden als complete kits.
