Douchebodemelement met geïntegreerde afvoerpomp – TUB-PUMP

TUB-PUMP zijn douchebodemelementen van hardschuim met een ingebouwde en afgedichte afvoerpomp, met ingewerkt afschot, inclusief 2 onderbouwelementen te gebruiken naar gelang de inbouwsituatie.

LUX ELEMENTS®-TUB-PUMP
Afdichting volgens norm voor zwaar belaste ruimte conform DIN 18534



no-img

De afvoerpomp met een debiet van 25 l/min (bij 0,6 m hoogteverschil) wordt overal gebruikt waar het afvoerwater de afvoerleidingen niet met vrij afschot kan bereiken. Dit kan het geval zijn bij renovaties, op de zolderverdieping of in de kelder.

TUB-PUMP MQ

TUB-PUMP-S MQ 900
Douchebodemelement, vierkant
met ingebouwde afvoerpomp

TUB-PUMP-S MQ 1200
Douchebodemelement, vierkant
met ingebouwde afvoerpomp

TUB-PUMP MR

TUB-PUMP-S MR 1200/900
Douchebodemelement, rechthoekig
met ingebouwde afvoerpomp

TUB-PUMP-S MR 1400/900
Douchebodemelement, rechthoekig
met ingebouwde afvoerpomp

































Via een vlotter die de werking van de pomp activeert zodra er water in de douchebak terecht komt, is deze onafhankelijk van de watertoevoer via de leiding en pompt deze ook af wanneer men bv. een emmer water in de afvoer giet.

De inbouwhoogtes

no-img

* Onderbouwelement, te gebruiken naar gelang de inbouwsituatie

De twee bijhorende onderbouwelementen met verschillende hoogtes (50 + 30 mm) bieden flexibiliteit bij de aanpassing aan de verschillende vloer­inbouw­situaties.

Let op: Alle maten in mm. Maten zijn zonder lijmbed en tegels.

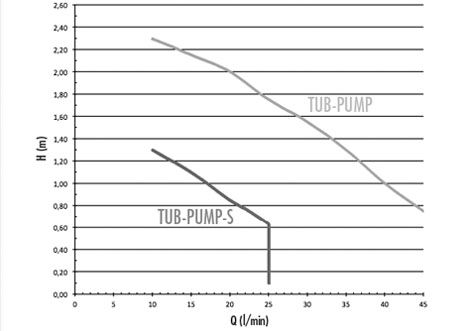

Prestaties

no-img
Opvoerhoogte H (m)   0,1 0,75 1,0 1,5 2,0
Debiet Q (l/s) TUB-PUMP-S.... 0,43 0,38 0,27
Debiet Q (l/s) TUB-PUMP....    0,77 0,67 0,52 0,33

Ook als productvariant TUB-PUMP met krachtige afvoerpomp bij een op­bouw­hoogte van 125 mm zonder lijmlagen. Meer informatie en technische gegevens zie gegevens­blad LUX ELEMENTS®- TUB-PUMP terug te vinden.

Het omkeerrooster

no-img
no-img

Het 2-delige, in de hoogte verstelbare omkeerrooster van roestvrij staal maakt verschillende designvarianten mogelijk. Eén zijde heeft een roestvrijstalen oppervlak, de andere kan bij de douchebak passend worden betegeld. Gewoon de gewenste kant naar boven draaien.

Een ander rooster-deelstuk met zonvormig patroon en een opsteekbaar profiel van roestvrij staal om het kunststofframe af te dekken, behoren eveneens tot de leveringsomvang.

Montagetoebehoren (KITs)

Bij alle verkrijgbare groottes van met de vloer gelijkgewerkte douchebodems worden passende montagetoebehoren aangeboden als complete kits.
