LUX ELEMENTS TUB® - Golvjämna duschgolv för användning på träkonstruktioner

Många badrum har ett bärande träbjälklag bestående av reglar och plank eller golvskivor.

För sådana golvkosntruktioner kan LUX ELEMENTS modellerna TUB-HEQ/-HMQ (kvadratisk, avlopp i hörnet eller i mitten) och TUB-HER/-HMR (rektangulär, avlopp i hörnet eller i mitten) vara en lösning. Alla modellerna är tätskiktade på ovansidan redan från fabriken och försedda med en tätad golvbrunnsram.

Med en konstruktionshöjd på 30 mm (20 mm) vid golvbrunnen är duschgolven låga och kan lätt integreras i befintliga trägolv. Av stabilitetsskäl är en specialförstärkning monterad på duschgolvens undersida.


Passende golvavloppsstos:
TUB-BAS
(lodrät, för kärnhålsborrning 160 mm)
TUB-BAS
(lodrät, för kärnhålsborrning 100 mm)
TUB-BAW
(vågrät)

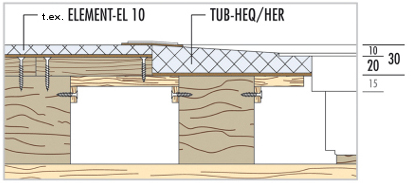

Konstruktionshöjd

Hänvisning: Mått i mm. Mått utan limskikt och plattor.

Användning på träkonstruktioner

Avloppstekniken som tack vare klicksystemet är enkel att montera och kan lätt installeras i utrymmet mellan två bärande reglar.

Hänvisning:
OBS att ändringar i bärande bjälklag måste utföras enligt gällande byggnadsregler. Vi rekommenderar att fackman konsulteras.

Designvarianter & finns

TUB-HEQ 900:
a = 900 mm

TUB-HEQ 1200:
a = 1200 mm
TUB-HMQ 900:
a = 900

TUB-HMQ 1200:
a = 1200
TUB-HER 1200/900:
a = 900, b = 1200 mm

TUB-HER 1600/900:
a = 900, b = 1600 mm
TUB-HMR 1200/900:
a = 900, b = 1200 mm

TUB-HMR 1600/900:
a = 900, b = 1600 mm
Hänvisning: Utförandet av golvlutning och riktningar är en projekteringstjänst.


PRODUKTDATA

TUB-HEQ/ TUB-HMQ, Duschgolv av hårdskum, kvadratiskt, med inbyggd och tätad stos 135 x 135 mm, i hörnet eller i mitten.
Artikel-
nummer		 Artikel-
beteckning		 Artikel-
beskrivning		 Märkformat/
Dimensioner		 Enhet
LTUBE17001 TUB-HEQ 900 Duschgolv av hårdskum, Standardformat, avlopp i hörnet 900 x 900 x 20/30 mm Stycke
LTUBE17002 TUB-HEQ 1200 Duschgolv av hårdskum, Standardformat, avlopp i hörnet 1200 x 1200 x 20/30 mm Stycke
LTUBE17101 TUB-HMQ 900 Duschgolv av hårdskum, standardformat, avlopp i mitten 900 x 900 x 20/30 mm Stycke
LTUBE17102 TUB-HMQ 1200 Duschgolv av hårdskum, standardformat, avlopp i mitten 1200 x 1200 x 20/30 mm Stycke


TUB-HER/ TUB-HMR Duschgolv av hårdskum, fyrkantigt, med inbyggd och tätad stos 135 x 135 mm, i hörnet eller i mitten.
Artikel-
nummer		 Artikel-
beteckning		 Artikel-
beskrivning		 Märkformat/
Dimensioner		 Enhet
LTUBE17011 TUB-HER 1200/900 Duschgolv av hårdskum, standardformat, avlopp i hörnet 1200 x 900 x 20/30 mm Stycke
LTUBE17012 TUB-HER 1600/900 Duschgolv av hårdskum, standardformat, avlopp i hörnet 1600 x 900 x 20/30 mm Stycke
LTUBE17111 TUB-HMR 1200/900 Duschgolv av hårdskum, standardformat, avlopp i mitten 1200 x 900 x 20/30 mm Stycke
LTUBE17112 TUB-HMR 1600/900 Duschgolv av hårdskum, standardformat, avlopp i mitten 1600 x 900 x 20/30 mm Stycke

Mått- och specialtillverkningar



LUX ELEMENTS®-TUB-PLUS

LUX ELEMENTS tillverkar individuella mått- och specialtillverkningar för produktgruppen TUB. Härtill räknas från standardprogrammet avvikande mått, tjocklekar, former etc.

Montageanvisningar

LUX ELEMENTS®- TUB - Montering Duschgolv (D, GB, NL, F) (3 MB) LUX ELEMENTS®- TUB - Platsbesparande hörndusch (D, GB, NL, F) (2 MB) LUX ELEMENTS®- TUB - Rund dusch (2 MB) LUX ELEMENTS®- TUB - Spiralformad dusch (D, GB, NL, F) (2 MB)

Produktdata & förpakning

LUX ELEMENTS®- TUB - BAS 40 + 50 kärnhålsborrning 100 (108 KB) LUX ELEMENTS®- TUB - BAS 50 kärnhålsborrning 160 (86 KB) LUX ELEMENTS®- TUB - BAW 50 (86 KB) LUX ELEMENTS®- TUB - Duschengolv (455 KB) LUX ELEMENTS®- TUB - Golvbrunn tillbehör (111 KB) LUX ELEMENTS®- TUB - Monteringskit (61 KB) LUX ELEMENTS®- TUB-BOL - Ersättning av badkar (163 KB) LUX ELEMENTS®- TUB-HEQ + HER (på träkonstruktioner) (120 KB) LUX ELEMENTS®- TUB-LINE - BASE (87 KB) LUX ELEMENTS®- TUB-LINE - COMBI (130 KB) LUX ELEMENTS®- TUB-LINE ...RT/ GK (196 KB) LUX ELEMENTS®- TUB-LINE 40 (140 KB) LUX ELEMENTS®- TUB-LINE 70 (299 KB) LUX ELEMENTS®- TUB-LINE Tillbehör (121 KB)

Komponenter

 Allt för snabbt och säkert arbete med LUX ELEMENTS® Byggskiva av hårdskum.

LUX ELEMENTS®- ARM:
Armeringsväv

LUX ELEMENTS®- COL:
Fästmedel

LUX ELEMENTS®- DRY:
Tätningsspackel och tätningsband

LUX ELEMENTS®- FIX:
Monteringssatser och dymlingar för användning utomhus

LUX ELEMENTS®- MONT:
Monteringshjälp
