LUX ELEMENTS TUB® - Duschgolv för ersättning av badkar

Trenden går mot att duscha. Allt oftare föredrar man duschar istället för badkar. Detta av såväl design som även ekonomiska, praktiska och hälsoorienterade skäl.
Vid saneringar och renoveringar byts badkar – ofta inbyggda i nischer – gärna ut mot avlånga duschgolv som ligger jämnt med golvplanet. För denna typ av användning är systemet TUB-BOL... den optimala lösningen. Oberoende av underlag, LUX ELEMENTS har en passande produkt för alla applikationer.




Som tillval kan alla system kompletteras med passande skiljeväggar (RELAX-TW) och/eller sitsar av hårdskum-bärelement (t.ex. MODUL-BA-SOLO).



Golvjämna duschgolv för ersättning av badkar
på mineraliska underlag


TUB-BOL 1800/750 och TUB-BOL 1800/900 - På fabriken tätskiktat hårdskum-fallgolv med inbyggd och tätad golvavloppsram, lutning från 750/900 x 1200 mm, kan skäras till ned till minimalt 750/900 x 1200 mm.

TUB-UBOL 1800/750 och TUB UBOL 1800/900 - Passande monteringsenhet för TUB-BOL 1800/750 resp. TUB-BOL 1800/900.









Hänvisning: Mått i mm. Mått utan limskikt och plattor.


Golvjämna duschgolv för ersättning av badkar
bärande undergolv av trä

(även lämpliga för mineraliska underlag)









Hänvisning: Armaturen måste fästas i duschområdet.

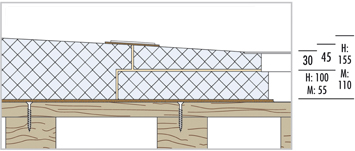

TUB-BOL 750/1850 H, M och TUB-BOL 900/1850 H, M

Byggsatser bestående av ett på fabriken tätskiktat hårdskum- fallgolv med inbyggd och tätad golvbrunnsram, underbyggnadselement och påbyggnadsdel för lutning.

  • Fördel: tillräcklig höjd för avloppsteknik och ledningar.








Hänvisning: Mått i mm. Mått utan limskikt och plattor.

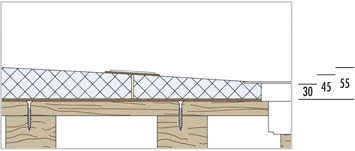

TUB-BOL 750/1850 S och TUB-BOL 900/1850 S

Byggsatser bestående av ett på fabriken tätskiktat hårdskum- fallgolv med inbyggd och tätad golvbrunnsram och påbyggnadsdel för lutning.

  • Fördel: låg konstruktionshöjd








Hänvisning: Mått i mm. Mått utan limskikt och plattor.

Produktöversikt

TUB-BOL

TUB-BOL 1800/750

TUB-BOL 1800/900



TUB-UBOL

TUB-UBOL 1800/750

TUB-UBOL 1800/900



TUB-BOL ... H

TUB-BOL ... M

TUB-BOL ... S


Hänvisning:
Utförandet av golvlutning och riktningar är en projekteringstjänst. Andra än den här angivna golvlutningar kan fås som specialutförande.

Passende golvavloppsstos:
TUB-BAS
(lodrät, för kärnhålsborrning 160 mm)
TUB-BAS
(lodrät, för kärnhålsborrning 100 mm)
TUB-BAW
(vågrät)

PRODUKTDATA TUB-BOL, Duschgolv för ersättning av badkar.
Artikel-
nummer		 Artikel-
beteckning		 Artikel-
beskrivning		 Märkformat/
Dimensioner		 Enhet
LTUBE18016 TUB-BOL 1800/750 Hårdskum-fallgolv med inbyggd och golvbrunnssram 135 x 135 mm, kan skäras till ned till minimalt 750 x 1200 mm, lutning från 750 x 1200 mm, avlopp i lutningen i mitten 1800 x 750 x 30/45 mm Stycke
LTUBE18018 TUB-BOL 1800/900 Hårdskum-fallgolv med inbyggd och golvbrunnssram 135 x 135 mm, kan skäras till ned till minimalt 900 x 1200 mm, lutning från 750 x 1200 mm, avlopp i lutningen i mitten 1800 x 900 x 30/45 mm Stycke
LTUBE18017 TUB-UBOL 1800/750 Underbyggnadsskiva för TUB-BOL 1800/750 1800 x 750 x 55 mm Stycke
LTUBE18019 TUB-UBOL 1800/900 Underbyggnadsskiva för TUB-BOL 1800/900 1800 x 900 x 55 mm Set
LTUBE18020 TUB-BOL 900/1850 H Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm, underbyggnadselement och tätat påbyggnadselement Duschgolv:
900 x 900 x 30/45 mm, Underbyggnadselement:
950 x 900 x 100 mm, Påbyggnadselement:
950 x 900 x 145/155 mm		 Set
LTUBE18021 TUB-BOL 900/1850 M Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm, underbyggnadselement och tätat påbyggnadselement Duschgolv:
900 x 900 x 30/45 mm, Underbyggnadselement:
950 x 900 x 55 mm, Påbyggnadselement:
950 x 900 x 100/110 mm		 Set
LTUBE18022 TUB-BOL 900/1850 S Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm och tätat påbyggnadselement Duschgolv:
900 x 900 x 30/45 mm, Påbyggnadselement:
950 x 900 x 45/55 mm		 Set
LTUBE18023 TUB-BOL 750/1850 H Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm, underbyggnadselement och tätat påbyggnadselement Duschgolv:
900 x 750 x 30/45 mm, Underbyggnadselement:
950 x 750 x 100 mm, Påbyggnadselement:
950 x 750 x 145/155 mm		 Set
LTUBE18024 TUB-BOL 750/1850 M Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm, underbyggnadselement och tätat påbyggnadselement Duschgolv:
900 x 750 x 30/45 mm, Underbyggnadselement:
950 x 750 x 55 mm, Påbyggnadselement:
950 x 750 x 100/110 mm		 Set
LTUBE18025 TUB-BOL 750/1850 S Byggsats bestående av ett hårdskum-fallgolv, med inbyggd och tätad golvbrunnsram 135 x 135 mm och tätat påbyggnadselement Duschgolv:
900 x 750 x 30/45 mm, Påbyggnadselement:
950 x 750 x 45/55 mm		 Set

Mått- och specialtillverkningar



LUX ELEMENTS®-TUB-PLUS

LUX ELEMENTS tillverkar individuella mått- och specialtillverkningar för produktgruppen TUB. Härtill räknas från standardprogrammet avvikande mått, tjocklekar, former etc.

Montageanvisningar

LUX ELEMENTS®- TUB - Montering Duschgolv (D, GB, NL, F) (3 MB) LUX ELEMENTS®- TUB - Platsbesparande hörndusch (D, GB, NL, F) (2 MB) LUX ELEMENTS®- TUB - Rund dusch (2 MB) LUX ELEMENTS®- TUB - Spiralformad dusch (D, GB, NL, F) (2 MB)

Produktdata & förpakning

LUX ELEMENTS®- TUB - BAS 40 + 50 kärnhålsborrning 100 (108 KB) LUX ELEMENTS®- TUB - BAS 50 kärnhålsborrning 160 (86 KB) LUX ELEMENTS®- TUB - BAW 50 (86 KB) LUX ELEMENTS®- TUB - Duschengolv (455 KB) LUX ELEMENTS®- TUB - Golvbrunn tillbehör (111 KB) LUX ELEMENTS®- TUB - Monteringskit (61 KB) LUX ELEMENTS®- TUB-BOL - Ersättning av badkar (163 KB) LUX ELEMENTS®- TUB-HEQ + HER (på träkonstruktioner) (120 KB) LUX ELEMENTS®- TUB-LINE - BASE (87 KB) LUX ELEMENTS®- TUB-LINE - COMBI (130 KB) LUX ELEMENTS®- TUB-LINE ...RT/ GK (196 KB) LUX ELEMENTS®- TUB-LINE 40 (140 KB) LUX ELEMENTS®- TUB-LINE 70 (299 KB) LUX ELEMENTS®- TUB-LINE Tillbehör (121 KB)

Komponenter

 Allt för snabbt och säkert arbete med LUX ELEMENTS® Byggskiva av hårdskum.

LUX ELEMENTS®- ARM:
Armeringsväv

LUX ELEMENTS®- COL:
Fästmedel

LUX ELEMENTS®- DRY:
Tätningsspackel och tätningsband

LUX ELEMENTS®- FIX:
Monteringssatser och dymlingar för användning utomhus

LUX ELEMENTS®- MONT:
Monteringshjälp
