LUX ELEMENTS®- TUB-SD - Douche hélicoïdale

Un kit pour douche hélicoïdale

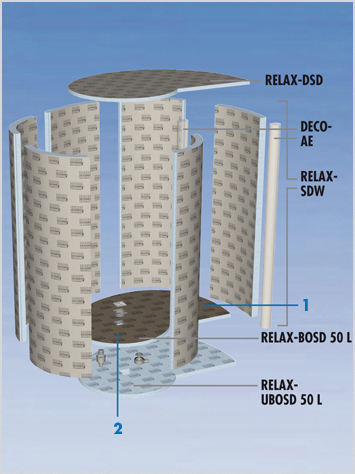

TUB-SD est un kit pour douche hélicoïdale, tournant à gauche ou à droite, comprenant les composants suivants:

1. Zone d’accès
2. Zone de douche

*Remarque: Les elimentation doivent être aménagés dans la zone de douche.

TUB-DSD L/R

Elément de plafond en mousse dure FLAT, convient pour TUB-SDW.

Variantes de design plafond

Epaisseur

40 mm

TUB-SDW

Elément de cloison de douche en mousse dure en kit de 6 segments

Hauteur totale	2500 mm
Largeur totale	1965 mm
Profondeur totale	1440 mm
Largeur intérieure	1805 mm
Profondeur intérieure	1280 mm
Largeur d’entrée	env. 635 mm
Epaisseur du matériau	80 mm
Surface intérieure	11,35 m²
Surface extérieure	13,07 m²

Conseil pour le montage des portes de douche:

Lorsqu’il est prévu de monter une porte de douche, il es possible de prémonter en usine, sur base de cotes précises, un support plastique rigide destiné à recevoir la fixation de porte (Cf. FIX-PRO-MAK)

DECO-AE

Elément de finition en mousse dure, voir gamme de produits DECO

Longueur	2500 mm
Diamètre	120 mm

TUB-BOSD 50 L/R

Receveur de douche en mousse duredure, avec cadre de réception pour siphon de sol intégré et étanchéifié, convient pour TUB-SDW.

Siphon de sol voir systèmes d’écoulement

Epaisseur	30/45 mm
Surface au sol	1,90 m²

TUB-UBOSD 50 L/R

Élément de support, convient pour TUB-BOSD 50 L/R.

Epaisseur

55 mm

Données de produits

Numéro d’article	Désignation d’article	Description d’article	Formats nominaux/ dimensions	Unité
LTUBE12010	TUB-BOSD 50 L	Receveur de douche en mousse dure, avec cadre de réception pour siphon de sol intégré et étanchéifié 135 x 135 mm, tournant à gauche, pour douche hélicoïdale TUB-SDW, siphon de sol voir systèmes d’écoulement	1950 x 1440 x 30/45 mm Elément de sol 1,90 m²	Pièce
LTUBE12011	TUB-UBOSD 50 L	Elément support ou de compensation du receveur TUB-BOSD 50 L, tournant à gauche	1950 x 1440 x 55 mm	Pièce
LTUBE12110	TUB-BOSD 50 R	Receveur de douche en mousse dure, avec cadre de réception pour siphon de sol intégré et étanchéifié 135 x 135 mm, tournant à droite, pour douche hélicoïdale TUB-SDW, siphon de sol voir systèmes d’écoulement	1950 x 1440 x 30/45 mm Elément de sol 1,90 m²	Pièce
LTUBE12111	TUB-UBOSD 50 R	Elément support ou de compensation du receveur TUB-BOSD 50 L tournant à droite	1950 x 1440 x 80 mm	Pièce
LTUBE9051	TUB-LINE DRAS	Siphon de sol DN 50 vertical, avecobturateur anti-odeurs, convient pour tous les LUX ELEMENTS^®-TUB LINE		Pièce
LTUBE9052	TUB-LINE DRAW	Siphon de sol DN 50 horizontal, avec obturateur anti-odeurs, convient pour tous les LUX ELEMENTS^®-TUB LINE		Pièce
LTUBE2000	TUB-SDW	Élément de cloison de douche en mousse dure pour BOSD 50 R et L, hélicoïdal, épaisseur de paroi 80 mm, kit de construction à 6 segments	Hauteur 2500 mm	Kit
LTUBE4050	TUB-PA	Panneau, arrondi sur le dos, avec support rigide FIX-PRO-MAK intégré permettant la fixation de la barre de douche et des accessoires	350 x 34/5 x 2500 mm	Pièce
LTUBE4051	TUB-EA	Insert pour arrondi avec support rigide FIX-PRO-MAK intégré permettant la fixation de la barre de douche et des accessoires	100 x 80 x 1250 mm	Pièce
LTUBE2220	TUB-DSD	Elément plafond en mousse dure FLAT, convenant à TUB-SD	Épaisseur 40 mm	Pièce
LTUBE2221	TUB-DCSD R	Elément de plafond en mousse dure CLASSIC, convient pour TUB-SD tournant à droite	2365 x 1840 x 100 mm	Pièce
LTUBE2222	TUB-DCSD L	Elément de plafond en mousse dure CLASSIC, convient pour TUB-SD tournant à gauche	2365 x 1840 x 100 mm	Pièce
LTUBE2223	TUB-DASD R	Elément de plafond en mousse dure ASIA, convient pour TUB-SD tournant à droite pour faire la liaison haute avec le toit TUB-DSD (additionnellement nécessaire)	2230 x 1651 x 195 mm	Pièce
LTUBE2224	TUB-DASD L	Elément de plafond en mousse dure ASIA, convient pour TUB-SD tournant à gauche pour faire la liaison haute avec le toit TUB-DSD (additionnellement nécessaire)	2230 x 1651 x 195 mm	Pièce
LTUBE2225	TUB-DDSD R	Elément de plafond en mousse dure DROP, convient pour TUB-SD tournant à droite pour faire la liaison haute avec le toit TUB-DSD (additionnellement nécessaire)	2265 x 1740 x 195 mm	Pièce
LTUBE2226	TUB-DDSD L	Elément de plafond en mousse dure DROP, convient pour TUB-SD tournant à gauche pour faire la liaison haute avec le toit TUB-DSD (additionnellement nécessaire)	2265 x 1740 x 195 mm	Pièce
LTUBE2030	TUB-KIT SDM	Accessoires de montage pour SD (douches hélicoïdales) avec BOSD 50, 30 ml ARM-100 SK, 7 pièces COL-MD, 40 kg COL-AK		Kit
LTUBE2031	TUB-KIT SDO	Accessoires de montage pour SD (douches hélicoïdales) sans receveur, 30 ml ARM-100 SK, 4 pièces COL-PU, 15 kg COL-AK		Kit

LUX ELEMENTS - TUB

Receveurs de douche: LUX ELEMENTS^®- TUB
Receveurs de douche à fleur de sol Variantes de design et les mesures LUX ELEMENTS^®- TUB-LINE
Receveurs de douche avec écoulement en ligne intégré LUX ELEMENTS^®- TUB-BA ...
Les siphons de sol & Accessoires Element carre LUX ELEMENTS^®- TUB-KIT
Accessoires de montage
Elément de cloison & - d’habillage: LUX ELEMENTS^®- TUB-TW
Eléments de cloison LUX ELEMENTS^®- TUB-TRS
Elément d'habillage pour receveurs de douche
Les cabines de douches (Kits): LUX ELEMENTS^®- TUB
Les cabines de douches prêt à carreler (kits) LUX ELEMENTS^®- TUB-RD
Douche circulaire Variantes de plafond: Douche circulaire Accessoires LUX ELEMENTS^®- TUB-SD
Douche hélicoïdale Variantes de plafond: Douche hélicoïdale Panneau de fixation & accessoires de montage LUX ELEMENTS^®- TUB-RSE
Douche d’angle, économisant l'espace LUX ELEMENTS^®- TUB-JUNIOR
Douche d’angle en deux dimensions avec porte en verre LUX ELEMENTS^®- TUB-OPEN
Douche en montage de pré-cloison avec une porte en verre LUX ELEMENTS^®- TUB-LONG
Un douche entre deux cloisons avec porte en verre

Le programme

Fiches techniques

LUX ELEMENTS^®- TUB (631 KB) LUX ELEMENTS^®- TUB-LINE (571 KB)

Fiches de donées de sécurité

LUX ELEMENTS^®-TUB-GEL

Instructions de montage

LUX ELEMENTS^®- TUB - Instruction de montage et d’entretien (2 MB) LUX ELEMENTS^®- TUB - RD (1 MB) LUX ELEMENTS^®- TUB - SD (1 MB) LUX ELEMENTS^®- TUB-LINE (1 MB) LUX ELEMENTS^®- TUB-OPEN F (2 MB) LUX ELEMENTS^®- TUB-RSE (1 MB)

Données produits & d'emballage

Les composants du système

Les accessoires, dont les qualités ont été testées, sont parfaitement adaptés à la mise en œuvre d’ELEMENT. Colles et mortiers, bandes d’étanchéité, angles de montage et chevilles ont été spécialement conçus pour assurer une mise en oeuvre exempte de tout problème.

LUX ELEMENTS^®- ARM:
Bandes d’armature

LUX ELEMENTS^®- COL:
Colles

LUX ELEMENTS^®- DRY:
Enduits et bandes d’étanchéité

LUX ELEMENTS^®- FIX:
Jeux de fixation et chevilles

LUX ELEMENTS^®- MONT:
Accessoires de montage
