LUX ELEMENTS^®- TUB-RD - Douche circulaire

Un kit pour une douche circulaire

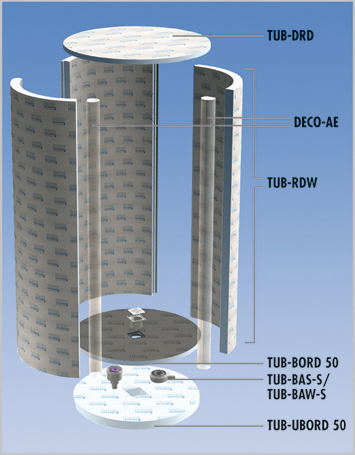

TUB-RD est un kit pour une douche circulaire comprenant les composants suivants:

Remarque pour le montage de la porte de douche:
Remarque pour le montage de la porte de douche: au cas où le montage d’une porte de douche serait prévu, la pré-installation en usine d’un support plastique rigide FIX-PRO-MAK destiné à recevoir la fixation de porte est possible sur indication des cotes.

1. TUB-DRD

Elément de plafond en mousse dure FLAT, convient pour TUB-RDW

Epaisseur	40 mm
Diamètre	1240 mm

2. TUB-RDW

Cloison de douche en mousse dure convenant à BORD 50,
rond, kit en 3 segments.

Hauteur totale	2500 mm
Epaisseur du matériau	80 mm
Diamètre extérieur	1240 mm
Diamètre intérieur	1080 mm
Largeur d’entrée (sans AE)	Env. 560 mm
Largeur d’entrée (sans AE)	Env. 405 mm
Surface interne	7,01 m²
Surface externe	8,05 m²

3. DECO-AE

Élément de finition en mousse dure, voir gamme de produits DEKO

Longueur	2500 mm
Diamètre	120 mm

4. TUB-BORD 50

Receveur de douche en mousse dure, avec cadre de réception pour siphon de sol intégré et étanchéifié, au centre, pour douche circulaire TUB-RDW.

Siphon de sol voir systèmes d’écoulement

Epaisseur	30/45 mm
Diamètre	1240 mm
Surface au sol	0,92 m²

6. TUB-UBORD 50

Cet élément support ou de compensation est destiné à faciliter le raccordement des siphons de sol horizontaux et verticaux pour TUB-BORD 50.

Epaisseur	55 mm
Diamètre	1240 mm

DONNEES PRODUITS KIT

Numéro d’article	Désignation d’article	Description d’article	Formats nominaux/ dimensions	Unité
LTUBE13010	TUB-BORD 50	Receveur de douche en mousse dure, avec cadre de réception pour siphon de sol intégré et étanchéifié 135 x 135 mm, au centre pour douche circulaire TUB-RDW, siphon de sol voir systèmes d’écoulement	Ø 1240 x 30/45 mm	Pièce
LTUBE13011	TUB-UBORD 50	Élément de cloison de douche en mousse dure pour BORD 50, rond, épaisseur de paroi 80 mm, kit de construction à 3 segments	Ø 1240 x 55 mm	Pièce
LTUBE9051	TUB-LINE DRAS	Siphon de sol DN 50 vertical, avec obturateur anti-odeurs, convient pour tous les TUB-LINE		Pièce
LTUBE9052	TUB-LINE DRAW	Siphon de sol DN 50 horizontal, avec obturateur anti-odeurs, convient pour tous les TUB-LINE		Pièce
LTUBE3001	TUB-RDW	Élément de cloison de douche en mousse dure pour BORD 50, rond, épaisseur de paroi 80 mm, kit de construction à 3 segments	Diamètre intérieur 1080 mm, 2500 mm hauteur	Kit
LTUBE4050	TUB-PA	Panneau, arrondi sur le dos, avec support rigide FIX-PRO-MAK intégré permettant la fixation de la barre de douche et des accessoires	350 x 34/5 x 2500 mm hauteur	Pièce
LTUBE4051	TUB-EA	Insert pour arrondi avec support rigide FIX-PRO-MAK intégré permettant la fixation de la barre de douche et des accessoires	100 x 80 x 1250 mm	Pièce
LTUBE3020	TUB-DRD	Elément plafond en mousse dure FLAT, convient à TUB-RD	Épaisseur 40 mm	Pièce
LTUBE3021	TUB-DCRD	Elément de plafond en mousse dure CLASSIC, convient pour TUB-RD	Ø 1640 x 100 mm	Pièce
LTUBE3022	TUB-DARD	Elément de plafond en mousse dure ASIA, convient pour TUB-RD, pour faire la liaison haute avec le toit TUB-DRD (additionnellement nécessaire)	1400 x 1400 x 164 mm	Pièce
LTUBE3023	TUB-DDRD	Elément de plafond en mousse dure DROP, convient pour TUB-RD, pour faire la liaison haute avec le toit TUB-DRD (additionnellement nécessaire)	Ø1540 x 200 mm	Pièce
LTUBE3030	TUB-KIT RDM	Accessoires de montage pour RD (douche circulaire) avec BORD 50, 10 ml ARM-100 SK, 3 pièces COL-MD, 20 kg COL-AK		Kit
LTUBE3031	TUB-KIT RDO	Accessoires de montage pour RD (douche circulaire) sans receveur, 10 ml ARM-100 SK, 2 pièces COL-PU, 10 kg COL-AK		Kit
