LUX ELEMENTS®- TUB-RSE - Die Raumspareckdusche

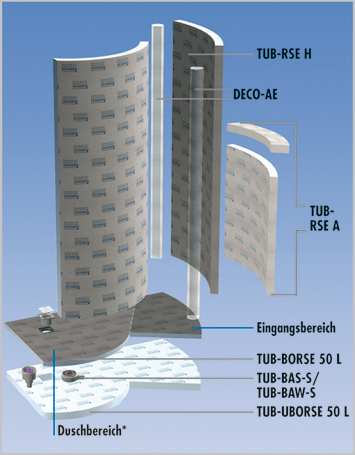

Die Raumspareckdusche im Bausatz

TUB-RSE ist ein Bausatz für eine Raumspareckdusche mit zwei versetzen Wänden. Diese ist wahlweise mit zwei hohen Wänden oder optional mit einer hohen und einer halbhohen Wand mit Ablage erhältlich.

Hinweis: Die Armaturen sind im Duschbereich anzuordnen.

TUB-RSE H

2 Hartschaum-Duschtrennwandelemente (je 2500 mm hoch) als Bausatz

Gesamthöhe	2500 mm
Gesamtbreite	1850 mm
Gesamttiefe	1130 mm
Breite/innen	1770 mm
Tiefe/innen	1050 mm
Eingangsbreite	640 mm
Materialstärke	80 mm
Flächenmaß
- Innen	6,20 m²
- Außen	6,43 m²

TUB-RSE A

2 Hartschaum-Duschtrennwandelemente (2500 mm, 1200 mm + Ablage) als Bausatz.

Gesamthöhe	2500 mm
Gesamtbreite Wände	1850 mm
Gesamtbreite inkl. Ablage	1955 mm
Gesamttiefe	1130 mm
Breite/innen	1770 mm
Tiefe/innen	1050 mm
Eingangsbreite	640 mm
Materialstärke	80 mm
Flächenmaß
- Innen	4,59 m²
- Außen	4,98 m²

DECO-AE

Hartschaum-Abschlußelement, siehe Produktgruppe

DECO.
Bei Nutzung der Ablage ist die Verwendung von DECO-AE auf der halbhohen Seite nicht möglich.

Länge	2500 mm
Durchmesser	120 mm

TUB-BORSE 50 L/R

Hartschaum-Duschtassenelement passend für TUB-RSE H und TUB-RSE A.

Stärke	30/45mm
Flächenmaß Boden	1,67 m²

TUB-UBORSE 50 L/R

Unterbauelement für TUB-BORSE 50 L/R.

Stärke

55 mm

PRODUKTDATEN

Artikel- nummer	Artikel- bezeichnung	Artikel- beschreibung	Nennformate/ Abmessungen	Einheit
LTUBE15110	TUB-BORSE 50 L	Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, linksdrehend, für Raumspareckdusche RSE-H und RSE-A, Bodenablauf-Stutzen siehe Bodenablaufsysteme	1850 x 1130 x 30/45 mm	Stück
LTUBE15111	TUB-UBORSE 50 L	Unterbauelement für TUB-BORSE 50 L, linksdrehend	1850 x 1130 x 55 mm	Stück
LTUBE15010	TUB-BORSE 50 R	Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, rechtsdrehend, für Raumspareckdusche RSE-H und RSE-A, Bodenablauf-Stutzen siehe Bodenablaufsysteme	1850 x 1130 x 30/45 mm	Stück
LTUBE15011	TUB-UBORSE 50 R	Unterbauelement für TUB-BORSE 50 R, rechtsdrehend	1850 x 1130 x 55 mm	Stück
LTUBE1180	TUB-BAS-S*	Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS und Standardrost aus Edelstahl, universelle Höhenanpassung an Fliesenstärke	Rahmenaussenmaß 130 x 130 mm Rost 120 x 120 mm	Set
LTUBE1181	TUB-BAS-DS*	Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen und Designrost "Schlitz" aus Edelstahl, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem	Rahmenaussenmaß 132 x 132 mm Rost 120 x 120 mm	Set
LTUBE1182	TUB-BAS-DO*	Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen und Designrost "Oval" aus Edelstahl, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem	Rahmenaussenmaß 132 x 132 mm Rost 120 x 120 mm	Set
LTUBE1183	TUB-BAS-DF*	Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen aus Edelstahl und befliesbarer Abdeckung aus Kunststoff, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem	Rahmenaussenmaß 132 x 132 mm Abdeckung 110 x 110 mm	Set
LTUBE5001	TUB-RSE-H	2 Hartschaum-Duschtrenn- wandelemente, je 2500 mm hoch, passend für BORSE 50 L+R, Wanddicke 80 mm, als Bausatz	2500/2500 hoch, 80 mm dick	Set
LTUBE5000	TUB-RSE-A	2 Hartschaum-Duschtrenn- wandelemente, 1 x 2500 mm hoch, 1 x 1200 mm hoch plus Ablage, passend für BORSE 50 L und R, Wanddicke 80 mm, als Bausatz	2500/1200 hoch, 80 mm dick	Set
LTUBE5030	TUB-KIT RSEM	Montagezubehör für RSE mit BORSE 50, 10 m ARM-100 SK, 3 Stück COL-MD, 20 kg COL-AK, 10 m DRY-DB, 1 Stück DRY-DBIE, 3,5 kg DRY-ASK		Set
LTUBE5031	TUB-KIT RSEO	Montagezubehör für RSE ohne Boden, 10 m ARM-100 SK, 2 Stück COL-PU, 10 kg COL-AK		Set
