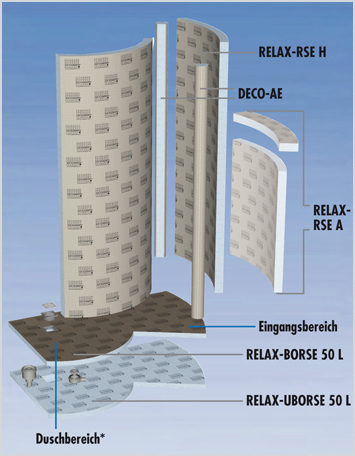

Die Raumspareckdusche im Bausatz
RELAX-RSE ist ein Bausatz für eine Raumspareckdusche mit zwei versetzen Wänden. Diese ist wahlweise mit zwei hohen Wänden oder optional mit einer hohen und einer halbhohen Wand mit Ablage erhältlich.
Hinweis: Die Armaturen sind im Duschbereich anzuordnen.
RELAX-RSE H
2 Hartschaum-Duschtrennwandelemente (je 2500 mm hoch) als Bausatz
| Gesamthöhe | 2500 mm |
| Gesamtbreite | 1850 mm |
| Gesamttiefe | 1130 mm |
| Breite/innen | 1770 mm |
| Tiefe/innen | 1050 mm |
| Eingangsbreite | 640 mm |
| Materialstärke | 80 mm |
| Flächenmaß | |
| - Innen | 6,20 m2 |
| - Außen | 6,43 m2 |
RELAX-RSE A
| Gesamthöhe | 2500 mm |
| Gesamtbreite Wände | 1850 mm |
| Gesamtbreite inkl. Ablage | 1955 mm |
| Gesamttiefe | 1130 mm |
| Breite/innen | 1770 mm |
| Tiefe/innen | 1050 mm |
| Eingangsbreite | 640 mm |
| Materialstärke | 80 mm |
| Flächenmaß | |
| - Innen | 4,59 m2 |
| - Außen | 4,98 m2 |
DECO-AE
DECO. Bei Nutzung der Ablage ist die Verwendung von DECO-AE auf der halbhohen Seite nicht möglich.
| Länge | 2500 mm |
| Durchmesser | 120 mm |
RELAX-BORSE 50 L/R
| Stärke | 30/45mm |
| Flächenmaß Boden | 1,67 m2 |
RELAX-UBORSE 50 L/R
| Stärke | 55 mm |
PRODUKTDATEN
| Artikel- nummer |
Artikel- bezeichnung |
Artikel- beschreibung |
Nennformate/ Abmessungen |
Einheit |
| LREL6002 | RELAX-BORSE 50 L | Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, linksdrehend, für Raumspareckdusche RELAX-RSE-H und RELAX-RSE-A, Bodenablauf-Stutzen siehe Bodenablaufsysteme |
1850 x 1130 x 30/45 mm | Stück |
| LREL6003 | RELAX-UBORSE 50 L | Unterbauelement für RELAX-BORSE 50 L, linksdrehend | 1850 x 1130 x 55 mm | Stück |
| LREL6004 | RELAX-BORSE 50 R | Hartschaum-Duschtassenelement, mit eingebautem und eingedichtetem Bodenablauf- Aufnahmerahmen 135 x 135 mm, rechtsdrehend, für Raumspareckdusche RELAX-RSE-H und RELAX-RSE-A, Bodenablauf-Stutzen siehe Bodenablaufsysteme |
1850 x 1130 x 30/45 mm | Stück |
| LREL6005 | RELAX-UBORSE 50 R | Unterbauelement für RELAX-BORSE 50 R, rechtsdrehend | 1850 x 1130 x 55 mm | Stück |
| LTUBE1180 | TUB-BAS-S* | Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS und Standardrost aus Edelstahl, universelle Höhenanpassung an Fliesenstärke |
Rahmenaussenmaß 130 x 130 mm Rost 120 x 120 mm |
Set |
| LTUBE1181 | TUB-BAS-DS* | Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen und Designrost "Schlitz" aus Edelstahl, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem |
Rahmenaussenmaß 132 x 132 mm Rost 120 x 120 mm |
Set |
| LTUBE1182 | TUB-BAS-DO* | Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen und Designrost "Oval" aus Edelstahl, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem | Rahmenaussenmaß 132 x 132 mm Rost 120 x 120 mm |
Set |
| LTUBE1183 | TUB-BAS-DF* | Bodenablauf-Stutzen DN 50 senkrecht, mit Geruchverschluß, inkl. Rostaufnahme aus ABS, mit Rahmen aus Edelstahl und befliesbarer Abdeckung aus Kunststoff, universelle Höhenanpassung an Fliesenstärke, mit Verriegelungssystem | Rahmenaussenmaß 132 x 132 mm Abdeckung 110 x 110 mm |
Set |
| LREL6000 | RELAX-RSE-H | 2 Hartschaum-Duschtrenn- wandelemente, je 2500 mm hoch, passend für RELAX-BORSE 50 L+R, Wanddicke 80 mm, als Bausatz | 2500/2500mm hoch, 80 mm dick | Set |
| LREL6001 | RELAX-RSE-A | 2 Hartschaum-Duschtrenn- wandelemente, 1 x 2500 mm hoch, 1 x 1200 mm hoch plus Ablage, passend für RELAX-BORSE 50 L und R, Wanddicke 80 mm, als Bausatz | 2500/1200mm hoch, 80 mm dick | Set |
| LREL6006 | RELAX-KIT RSEM | Montagezubehör für RELAX-RSE mit RELAX-BORSE 50, 10 m ARM-100 SK, 3 Stück COL-MK, 20 kg COL-AK, 10 m DRY-DB, 1 Stück DRY-DBIE, 3,5 kg DRY-ASK | Set | |
| LREL6007 | RELAX-KIT RSEO | Montagezubehör für RELAX-RSE ohne Boden, 10 m ARM-100 SK, 2 Stück COL-MK, 10 kg COL-AK | Set |
