Duschtasse aus Hartschaum mit eingedichteter Bodenablaufrinne.
Bodengleiche Hartschaum-Duschtassenelemente für die Linienentwässerung inklusive Unterbauelement, quadratisch oder rechteckig, mit eingebauter und eingedichteter Bodenablaufrinne 70 x 750 mm oder 70 x 850 mm. Abdecksteg und Rahmen sind aus Edelstahl.
Eine Rinne – zwei Designs

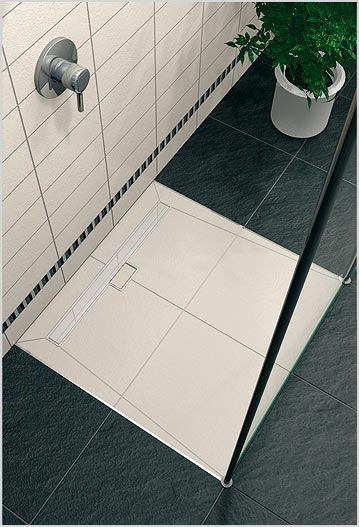

TUB-LINE 70 – Die Luxusausführung bei den Ablaufrinnen
Design- und Gefällevarianten:
TUB-LINE 70 quadratisches Design
(4-seitiges + 1-seitiges Gefälle)
TUB-LINE 70
rechteckiges Design
(4-seitiges + 1-seitiges Gefälle)
Das System bietet durch einen drehbaren Rinnen- Abdecksteg zwei Designmöglichkeiten. Eine Seite zeigt eine gebürstete Edelstahlfläche, ...
...die andere kann passend
zur gesamten Duschtasse verfliest werden.
Durch eine einfache Drehung zeigt die gewünschte Seite nach oben.
Verfliesbare Revisionsöffnung
TUB-LINE 70 Duschtassenelemente sind dank der Revisionsöffnung einfach zu reinigen. Mit einem mitgelieferten Schlüssel wird das Verschlusssystem gelöst und die Abdeckung kann heraus genommen werden.
Optimale Anpassung an Belagsstärken
Der Rahmen/Steg ist um 10 mm höhenverstellbar und kann so der Belagsstärke von Mosaik bis Naturstein optimal angepasst werden.
Das Modell TUB-LINE 70 wird zusätzlich in einer „schlankeren“ Variante (S) angeboten, um noch stärkere Keramik zu ermöglichen.
Ablaufleistung nach DIN EN 1253 [l /s]:
| senkrecht (TUB-LINE-DRAS) | 1,7 l/s |
| waagerecht (TUB-LINE-DRAW) | 1,3 l/s |
Produktvarianten
(4-seitiges + 1-seitiges Gefälle)
TUB-LINE 70 rechteckiges Design
(4-seitiges + 1-seitiges Gefälle)
